면도기 본체 만들기

슬라이드식 날 교체형 면도기 본체를 3D 프린터로 만들었습니다.



2017년도에 구매한 면도날이 아직 많이 남았고 면도기가 한 개 더 필요해서 배송비 포함 5천 원 하는 면도기를 3D 프린터로 뽑았습니다.

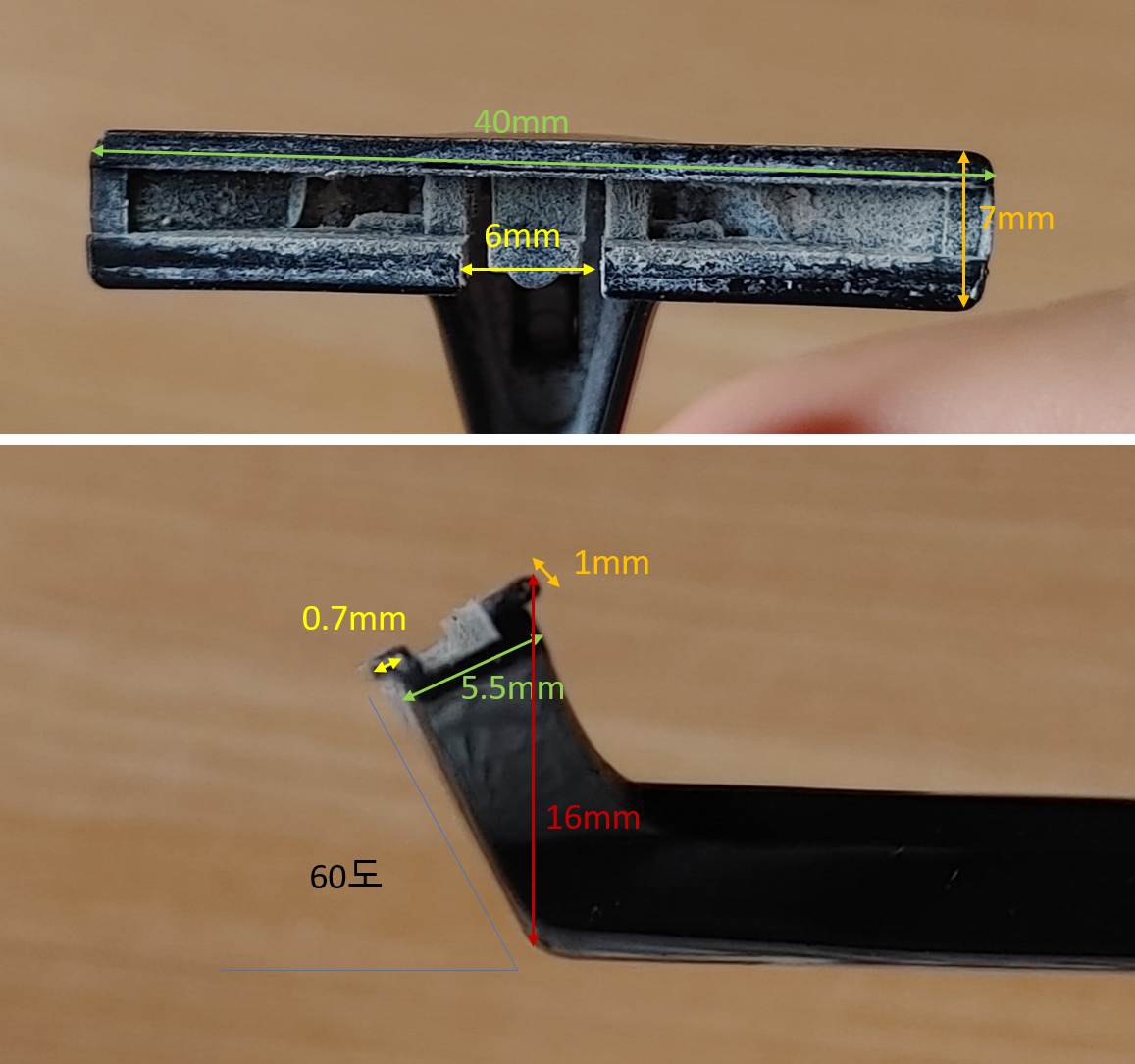

기존 면도기 크기 재기

사용 중인 면도기의 크기를 재고 FreeCAD로 설계를 해서 전기 조금과 있는 필라멘트를 사용해서 3D 프린터로 출력을 했습니다.

FDM 방식 3D 프린터에 맞게 형상을 2개로 나누어 설계했습니다.

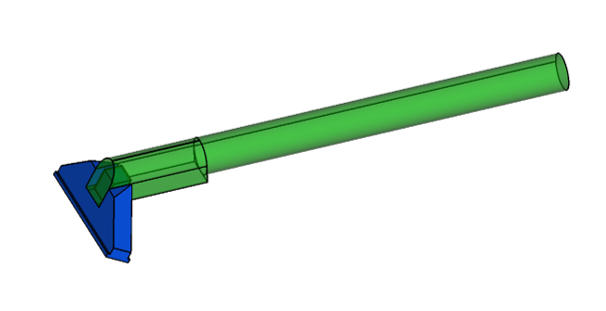

머리와 손잡이가 조립된 형상

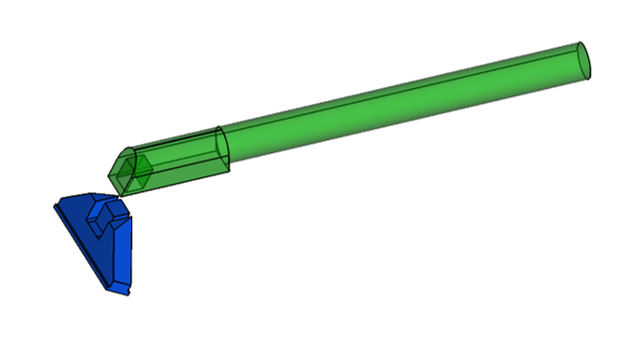

머리와 손잡이가 분리된 형상

면도날 연결부와 손잡이가 60° 꺾여 있어 머리와 대를 나눴습니다.
이렇게 출력하면 지지대를 사용하지 않아 재료를 아끼고 출력물이 깔끔합니다.

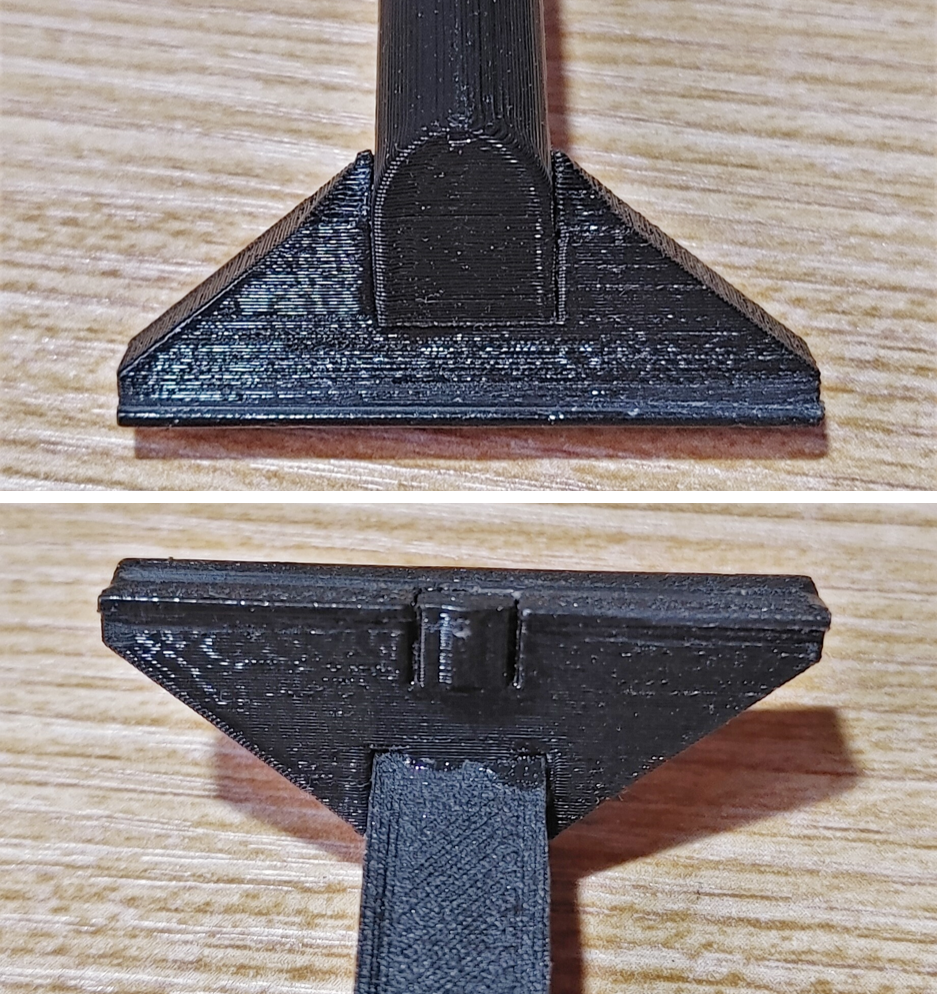

출력물 2개를 조립

강력 순간접착제로 출력물 2개를 조립했습니다.

후가공

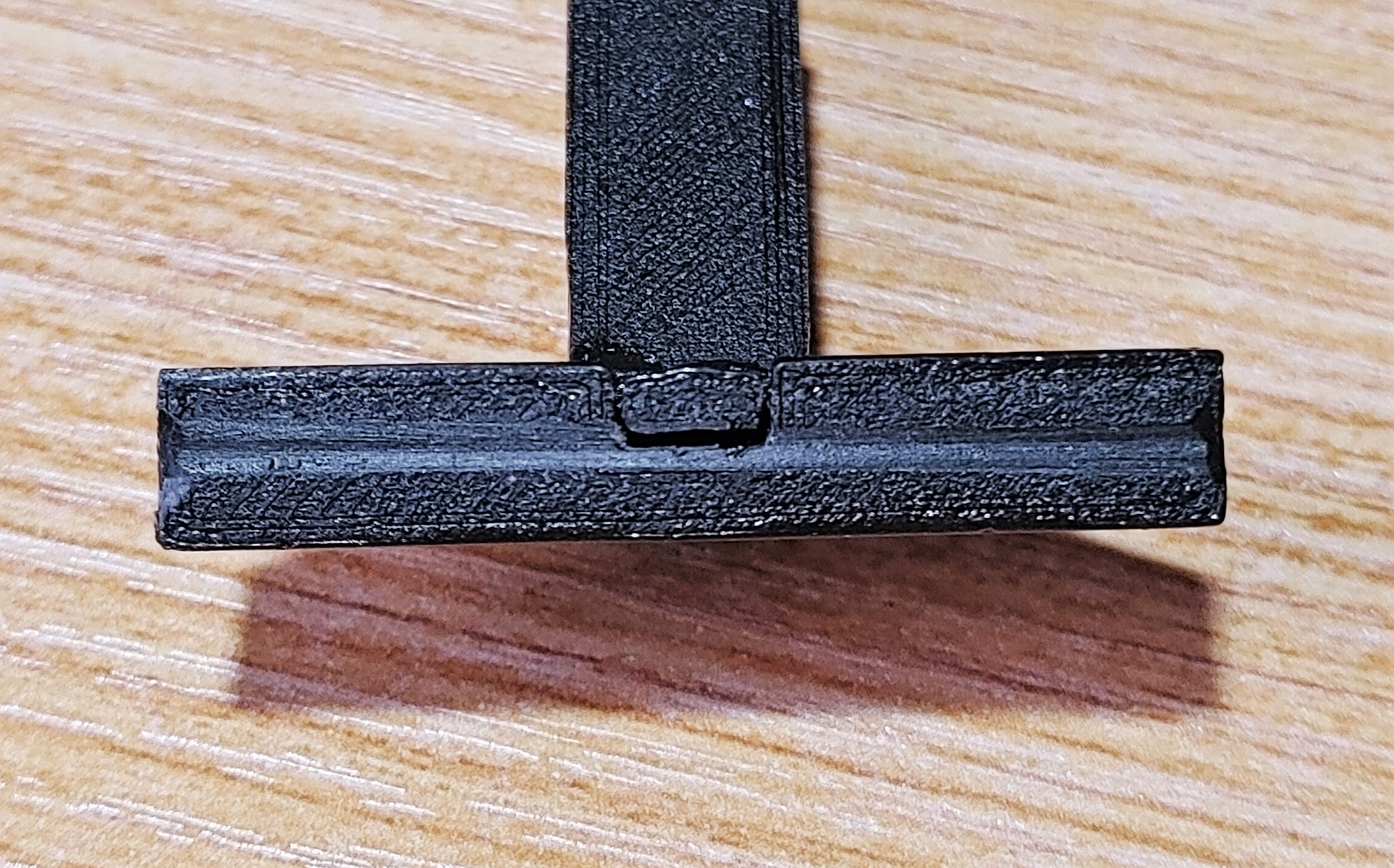

귀찮은 후가공을 하기 싫었지만, 면도날이 끼워지지 않는 문제가 생겨 골을 파는 가공을 했습니다.

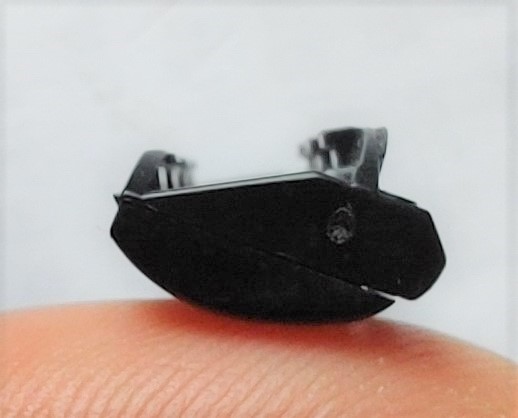

면도날 옆면

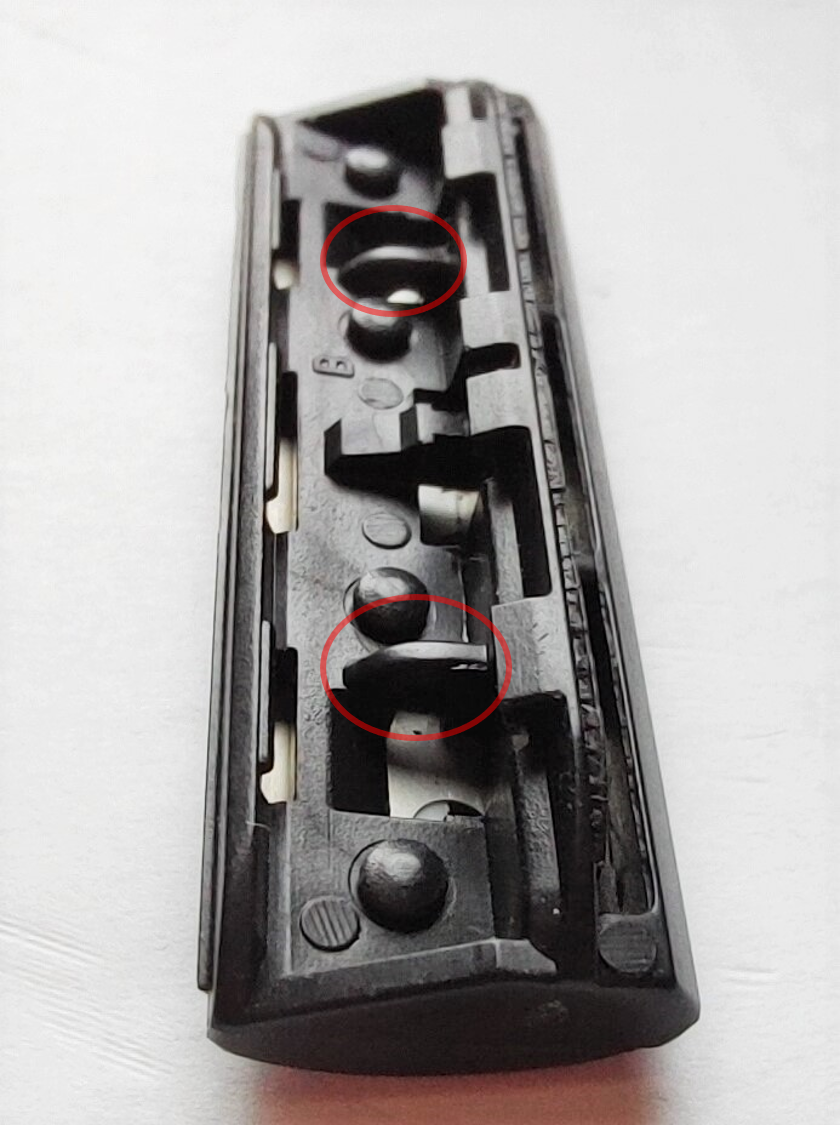

면도날 슬라이드의 돌출부

면도날을 옆에서 보면 튀어나온 곳이 없지만, 슬라이드 면을 보면 지지대 같은 것이 두 곳 있습니다.
이것이 본체의 슬라이드가 들어가는 것을 막고 있었습니다.

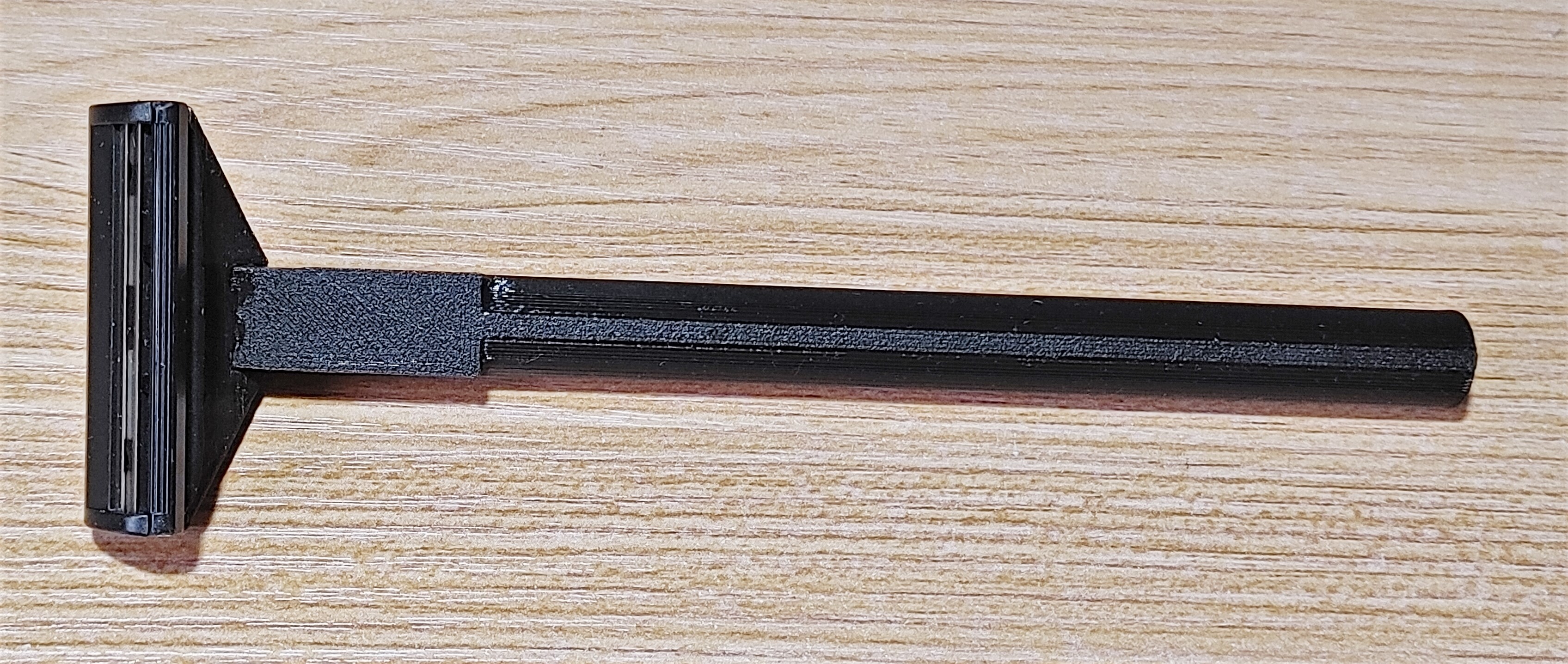

현재 1년 정도 사용을 했습니다.
무리한 힘이 가해지는 것이 아니어서 아무런 고장 없이 잘 사용하고 있습니다.
