3.5파이 3극 좌우변환 젠더 만들기

※ 2018년 11월 14일에 작성된 글입니다.



스테레오 오디오의 좌우를 바꿔주는 젠더를 만들어 봤습니다.

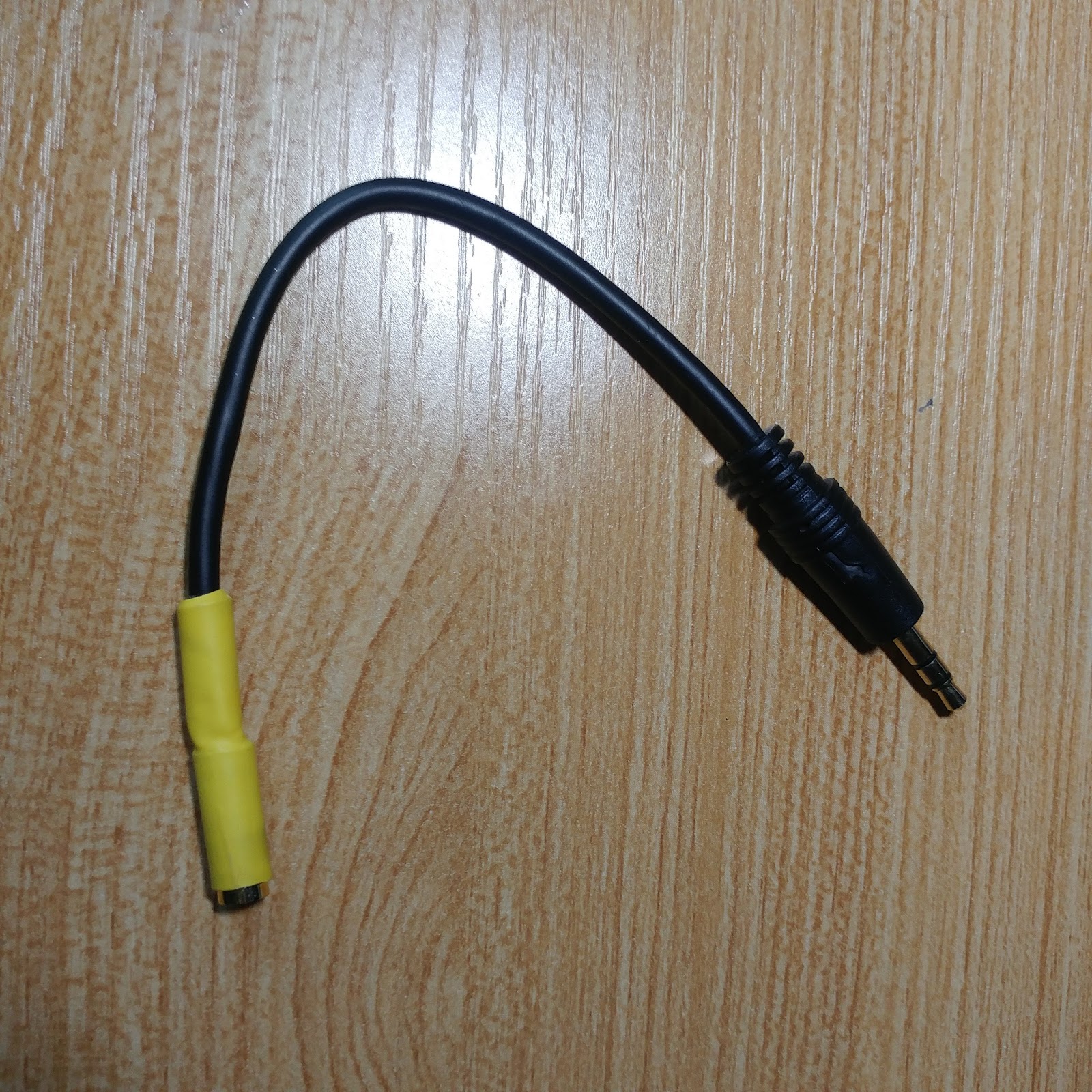

직접 만든 3.5파이 3극 좌우변환 젠더



<좌우변환 젠더를 만든 이유는 이러합니다>

현제 사용중인 [Canston F&D R218] 스피커는 인터페이스, 전원 스위치, 케이블이 우측 스피커에 있습니다.

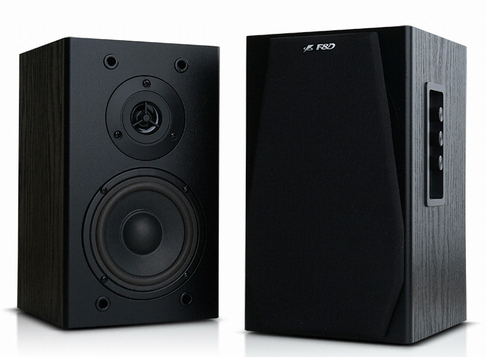

Canston F&D R218 스테레오 스피커

스피커가 놓인 [프리메이드 프리퍼 데스크] 책상은 우측에 책꽂이가 있고 PC 본체는 책상 좌측 위에 놓여 있습니다.
우측 스피커에 책이 붙어 있어서 스피커의 인터페이스를 불편하게 사용하고 있었습니다.
그리고 우측 스피커에 있는 오디오 케이블은 짧아서 PC 본체에 바로 연결을 할 수 없었습니다.
이 상태로 1년을 사용하다가 더 이상 불편함을 참을 수 없어서 우측 스피커와 좌측 스피커의 위치를 바꾸기로 했습니다.

처음엔 우측 스피커를 뜯어서 내부의 회로 배선을 변경하려 했습니다만, 이번에도 일이 많아 지는 것이 싫어서 다른 방법을 찾아 봤습니다.
OS 설정 변경으로 좌우 출력을 바꿀 방법을 고민하다가 스마트폰 등과 같은 다른 장비를 연결할 때가 있어 고민을 접었습니다.
판매되고 있는 좌우변환 젠더를 찾아보았지만 쉬게 찾아지지 않아서 직접 만들어야겠다는 생각을 하게 되었습니다.

<이렇게 만들었습니다>

- 4극 3극 Y 분할젠터에서 3극 소켓을 분배(스마트폰과 PC를 연결하려고 사둔 겁니다.)

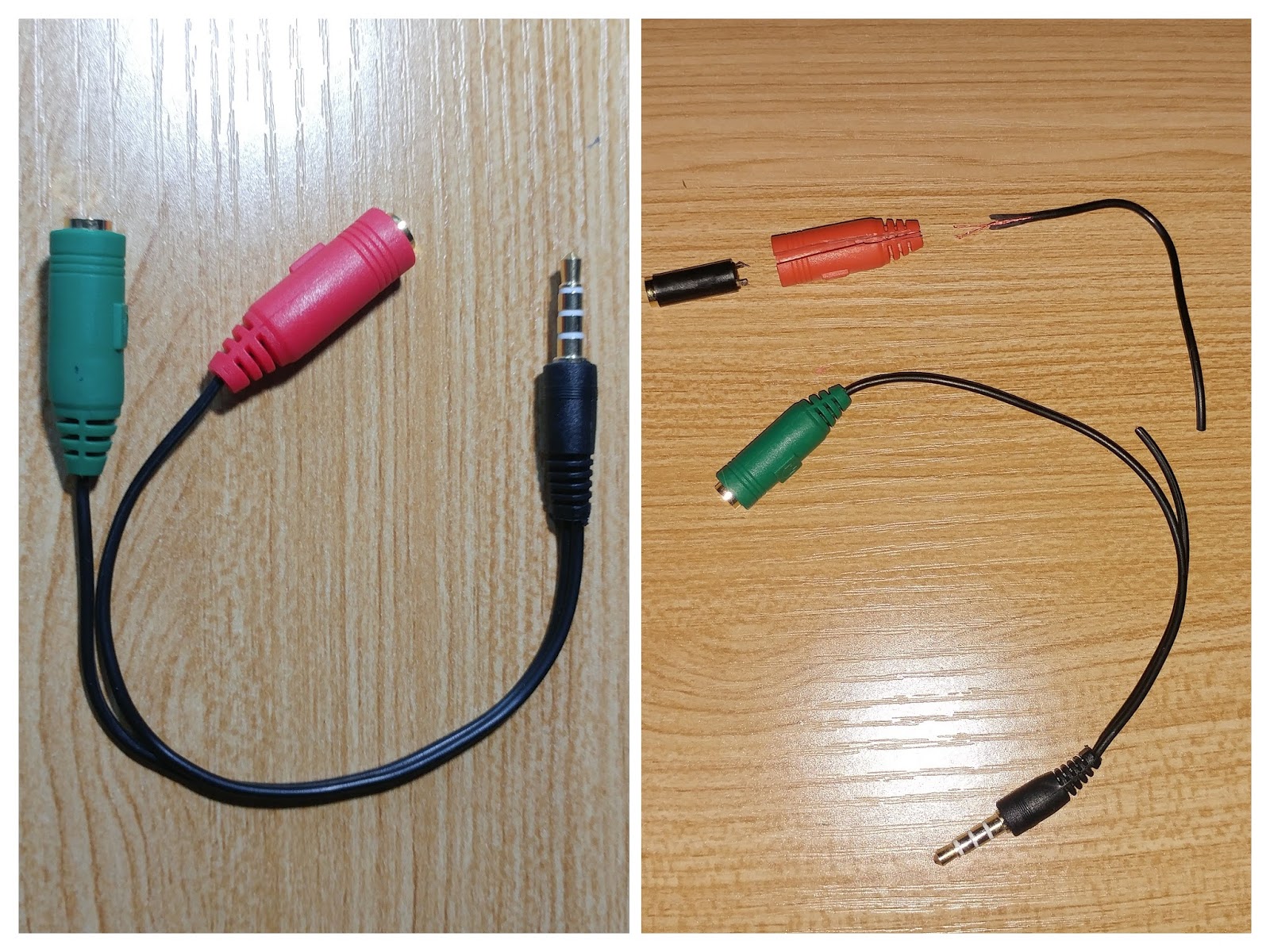

4극 3극 Y 분할젠터에서 3극 소겟를 분해한 모습

- 단자 확인

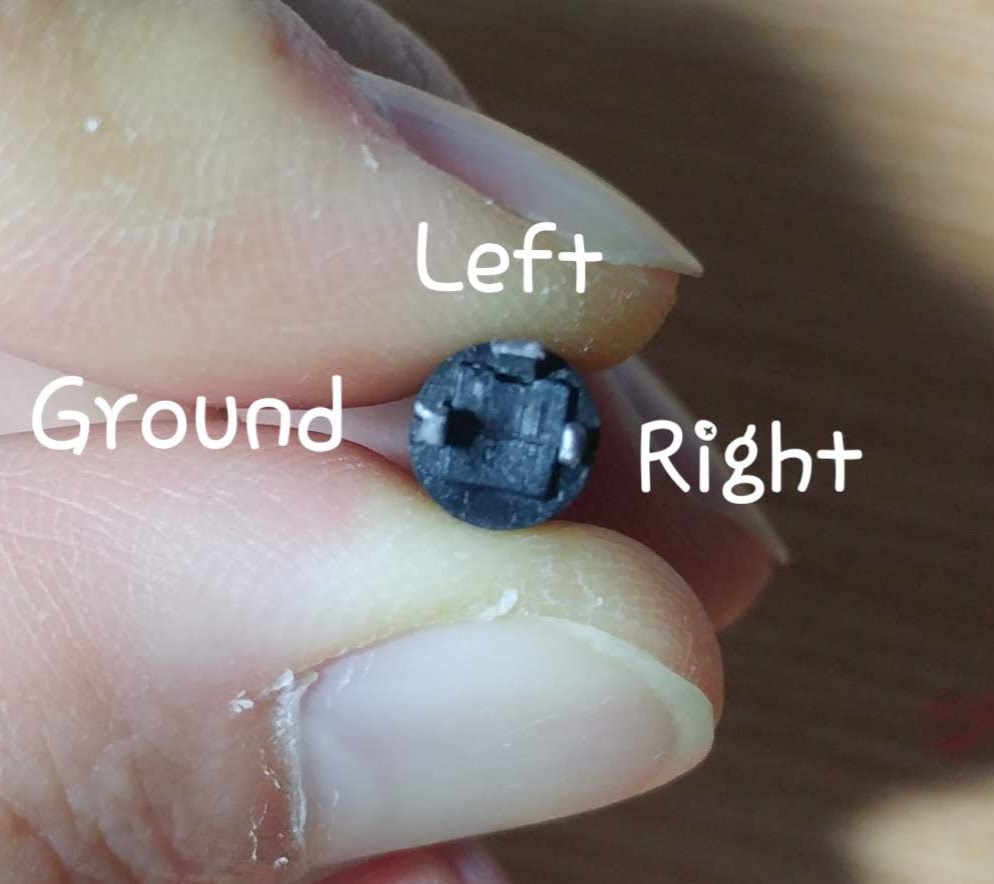

3극 소켓의 핀 규격

- 3.5파이 3극 잭 준비(스마트폰과 PC를 연결하려고 사둔 연장선입니다.)

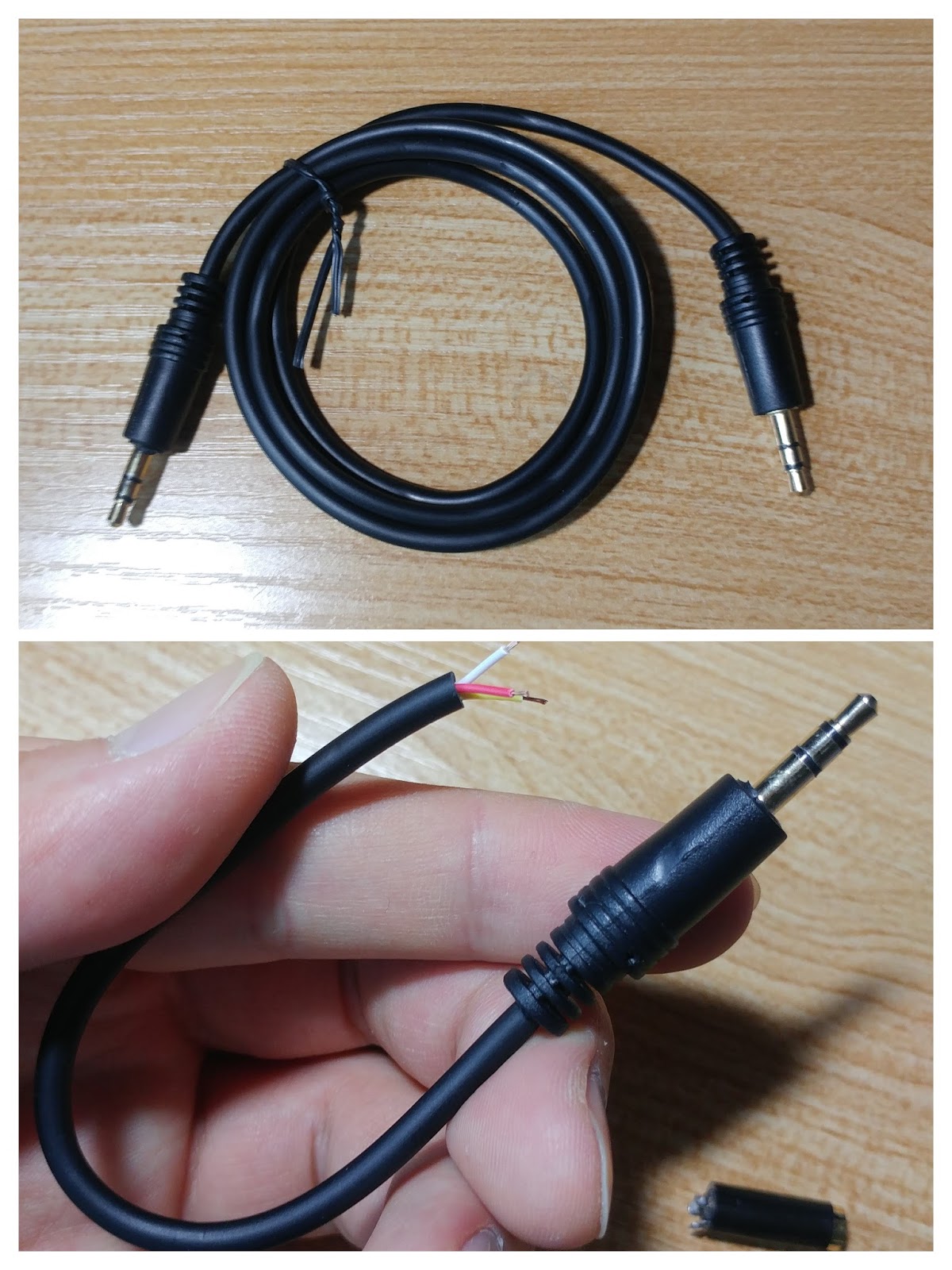

3.5파이 3극 수-수 연장선을 절단한 모습

- 케이블 확인

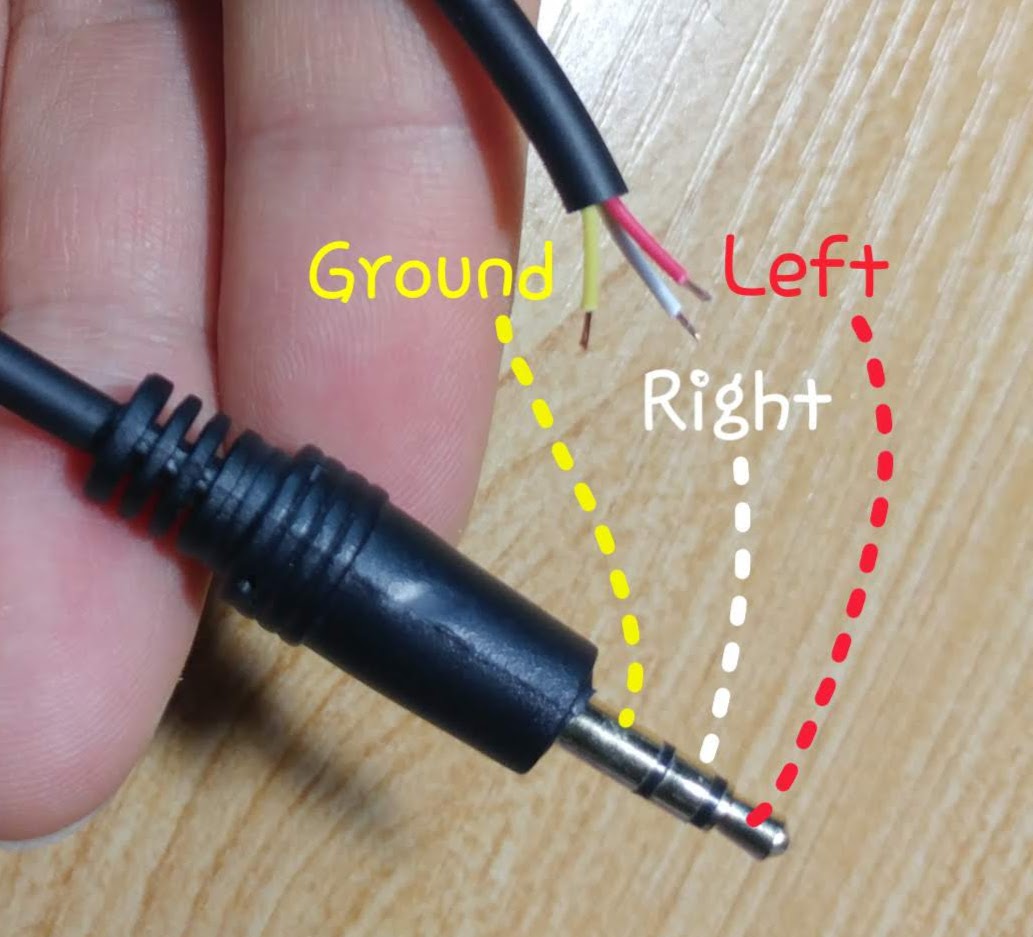

3.5파이 젝과 배선 확인 결과

- 소켓의 단자에 케이블의 Right와 Left를 반대로 납땜

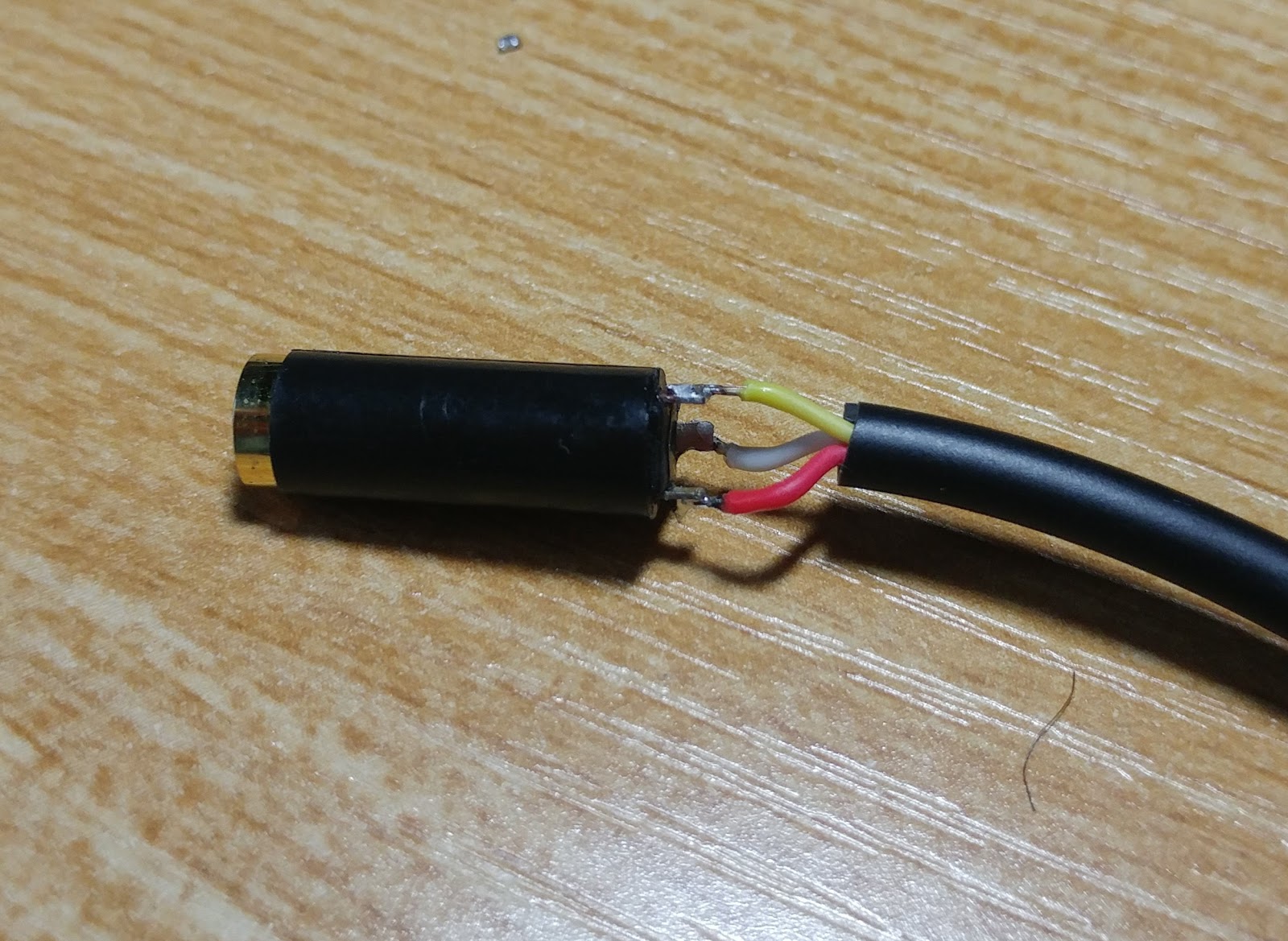

3.5파이 소겟과 3.5파이 젝의 케이불을 납땜한 모습

- 케이블에 접착테이프를 감싸서 소켓과 비슷한 두께로 만들고 투명 수축튜브로 단단히 고정

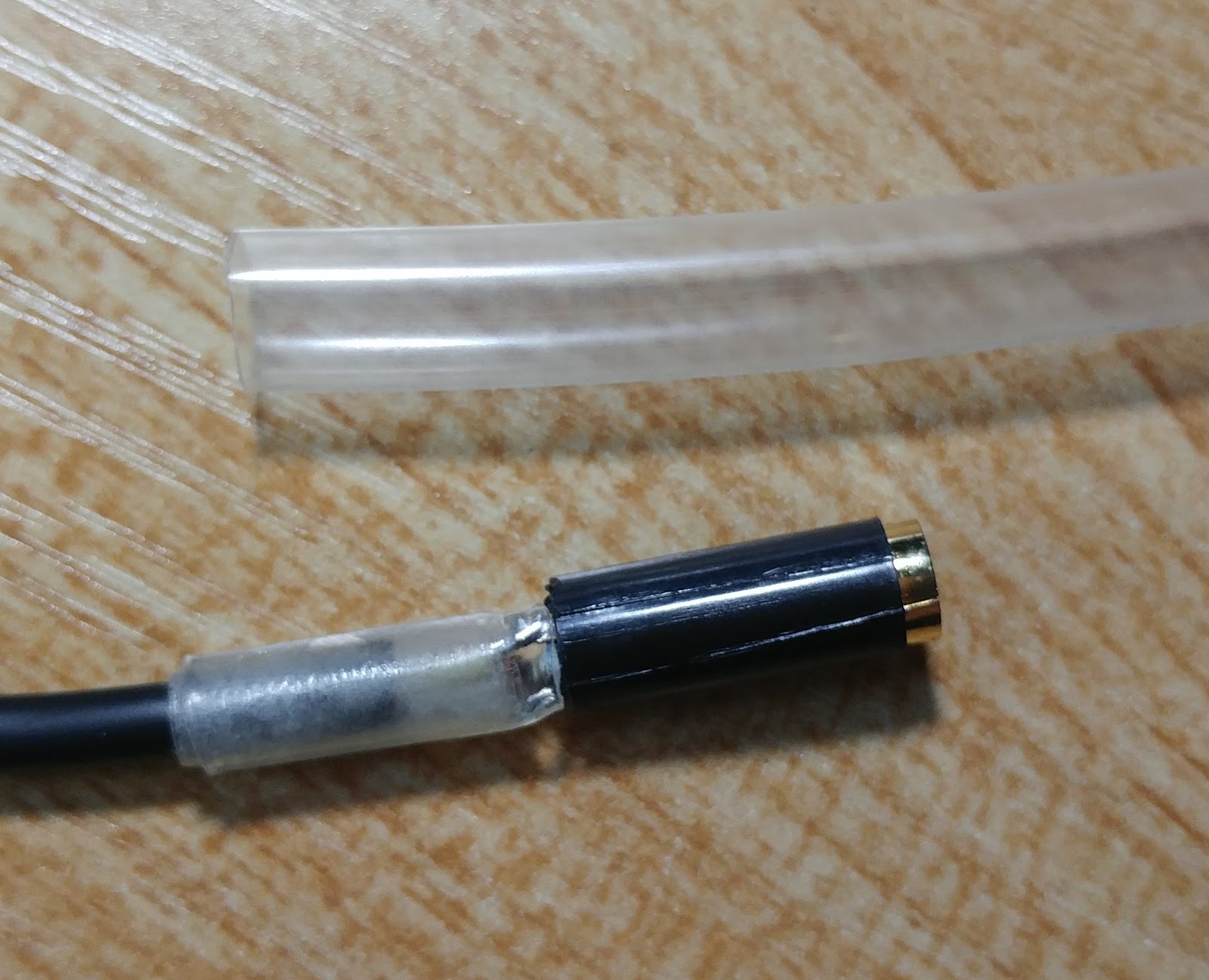

접착테이프와 수축튜브로 케이블의 두께를 단자의 두께랑 맞춘 모습

- 소켓과 케이블이 떨어지지 않도록 노랑 수축튜브로 단단히 연결

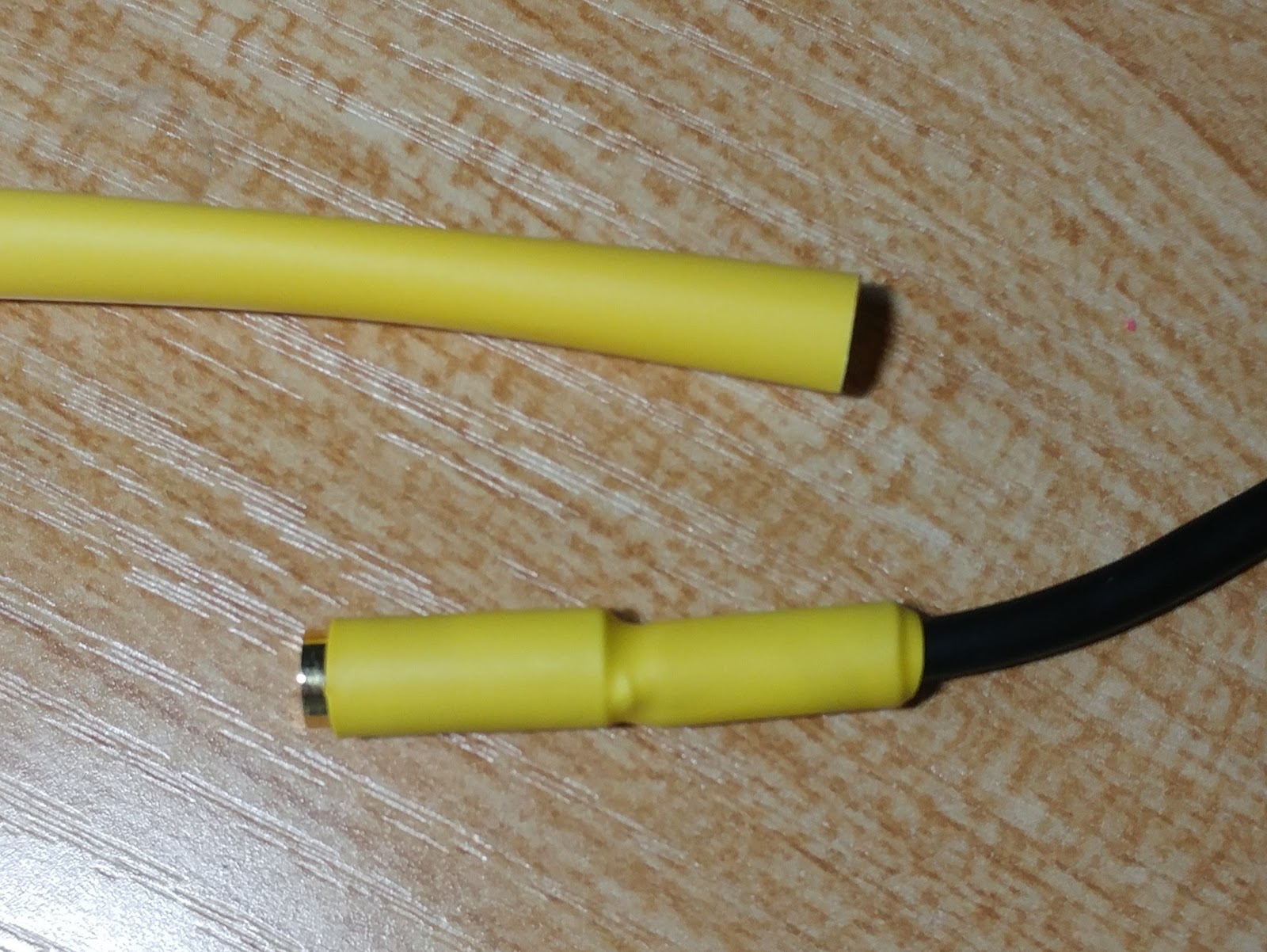

3.5파이 소켓과 케이블을 수축튜브로 감싼 모습

- 잭을 기준으로 단자의 연결 상태를 확인

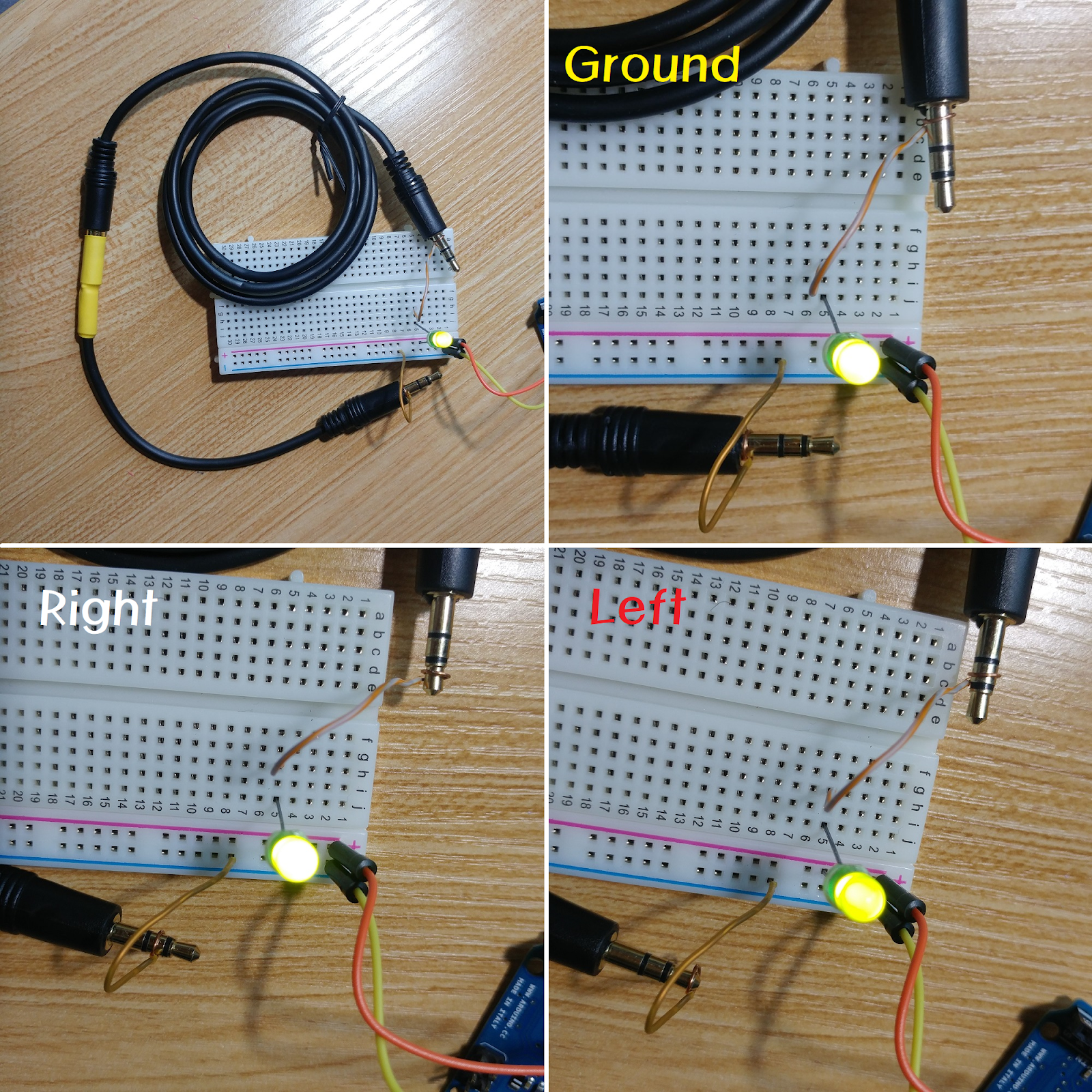

LED로 좌우변환이 제대로 됐는지 확인하는 모습

<일주일 사용 후기입니다>

좌우변환이 잘 됩니다. 인터페이스와 전원 스위치가 있는 우측 스피커를 왼쪽으로 옮겨서 예전보다 편하게 사용할 수 있어 좋습니다.
